Конструкция зданий из ЛСТК
Детальная схема и описание элементов каркаса, фундаментов и узлов соединений
️ Фундаментные конструкции
Мы предлагаем различные типы фундаментов в зависимости от типа грунта, нагрузки и назначения здания. Ниже представлены фотографии основных типов фундаментов, которые мы используем в строительстве.
️ Монолитная фундаментная плита
Применение: Для тяжелых зданий, складов, ангаров на слабых грунтах.
Преимущества: Высокая несущая способность, равномерное распределение нагрузки, защита от пучения грунта.
Технология: Бетонирование по подготовке с армированием в два слоя. Толщина плиты от 200 до 500 мм в зависимости от нагрузки.
️ Ленточный фундамент
Применение: Для гаражей, боксов, ангаров средней этажности на устойчивых грунтах.
Преимущества: Экономичность, быстрота возведения, возможность устройства подвала или погреба.
Технология: Заливка бетона в опалубку по арматурному каркасу. Ширина ленты от 300 до 600 мм, глубина заложения до 1.5 м.
Схема металлического каркаса
Все здания строятся по единой технологии с использованием стандартных элементов ЛСТК, что позволяет сократить сроки строительства и снизить стоимость. На схемах ниже показаны основные элементы каркаса здания 8×11 м.

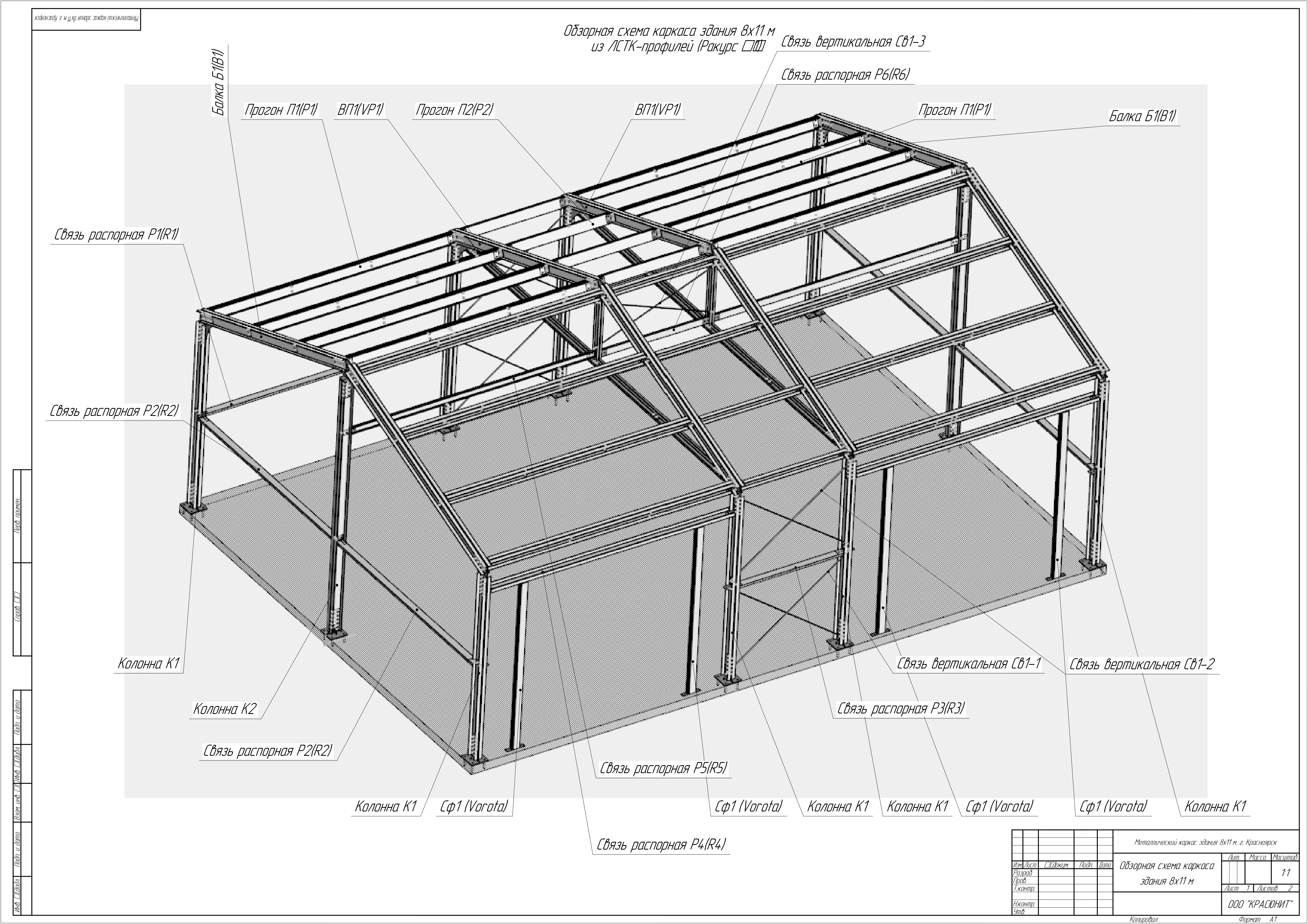

Общий вид металлического каркаса здания 8×11 м
Сэндвич-панели
Для обшивки зданий мы используем высококачественные сэндвич-панели с различными типами утеплителя. Панели обеспечивают отличную теплоизоляцию, долговечность и эстетичный внешний вид.
Кровельные панели:
Толщина: 50-200 мм
Утеплитель: Минеральная вата или пенополиуретан (ППУ)
Покрытие: Оцинкованная сталь с полимерным покрытием (пурал, полиэстер)
Преимущества: Высокая несущая способность, водонепроницаемость, долговечность до 50 лет
Стеновые панели:
Толщина: 50-150 мм
Утеплитель: Минеральная вата плотностью 120-150 кг/м³
Покрытие: Оцинкованная сталь с полимерным покрытием, алюцинк или алюминий
Преимущества: Отличная теплоизоляция, шумопоглощение, пожаробезопасность, широкая цветовая гамма
Узлы соединений
Качество сборки здания напрямую зависит от правильного монтажа узлов соединений. Мы используем проверенные решения для обеспечения герметичности, прочности и долговечности конструкции.
Узел стыка стеновых панелей:
Технология: Герметичное соединение с использованием уплотнителей и специальных саморезов.
Преимущества: Полная герметичность, отсутствие мостиков холода, высокая прочность соединения.
Гарантия: Сохранение свойств в течение всего срока эксплуатации здания.
Узел стыка кровельных панелей:
Технология: Нахлест панелей 150-200 мм с герметизацией специальными лентами и саморезами с уплотнительной шайбой.
Преимущества: 100% водонепроницаемость, устойчивость к ветровым нагрузкам, долговечность.
Особенности: Дополнительная защита от конденсата и коррозии.
Основные узлы конструкции:
Включают: Соединения каркаса, крепление панелей к каркасу, узлы примыкания стен к кровле, узлы установки ворот и окон.
Технология: Использование оцинкованных крепежных элементов, уплотнителей и герметиков.
Контроль качества: Все узлы проходят обязательную проверку на соответствие проектной документации.
Основные элементы конструкции
Все элементы каркаса изготавливаются на заводе с точностью до миллиметра из высококачественной оцинкованной стали. Ниже представлены основные элементы конструкции здания.
Балка Б1(Б1)
Основной несущий элемент верхней части каркаса. Выполняется из профилей ЛСТК толщиной 2-3 мм. Обеспечивает несущую способность и жесткость всей конструкции.
Прогон П1(П1), П2(П2)
Элементы, соединяющие балки и колонны. Рассчитаны на восприятие горизонтальных нагрузок и распределение веса кровли.
Связь распорная Р1(Р1), Р2(Р2), Р3(Р3)
Элементы, обеспечивающие пространственную жесткость каркаса. Устанавливаются в горизонтальной и вертикальной плоскостях.
Колонна К1, К2
Вертикальные несущие элементы, передающие нагрузку от каркаса на фундамент. Изготавливаются из профилей ЛСТК сечением от 100х50 мм.
Связь вертикальная Св1-1, Св1-2, Св1-3
Дополнительные элементы, повышающие устойчивость конструкции к ветровым и снеговым нагрузкам.
Сф1 (Vorota)
Специальные элементы для монтажа ворот и дверей, обеспечивающие прочность проемов.
Все элементы изготавливаются на заводе с точностью до миллиметра и соответствуют ГОСТ и СНиП.
